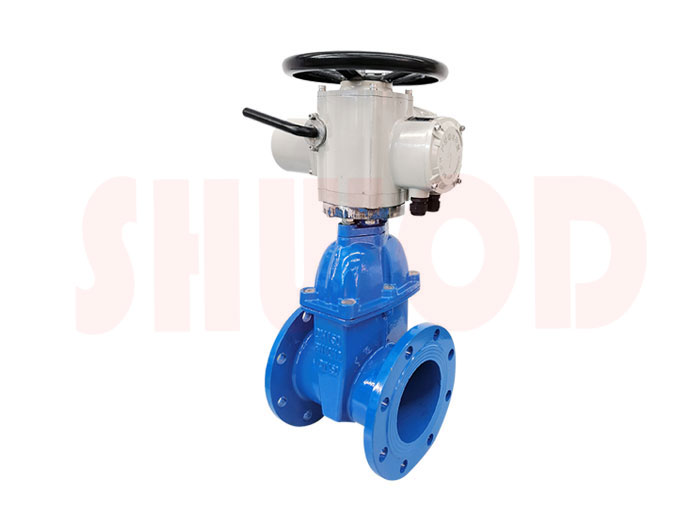

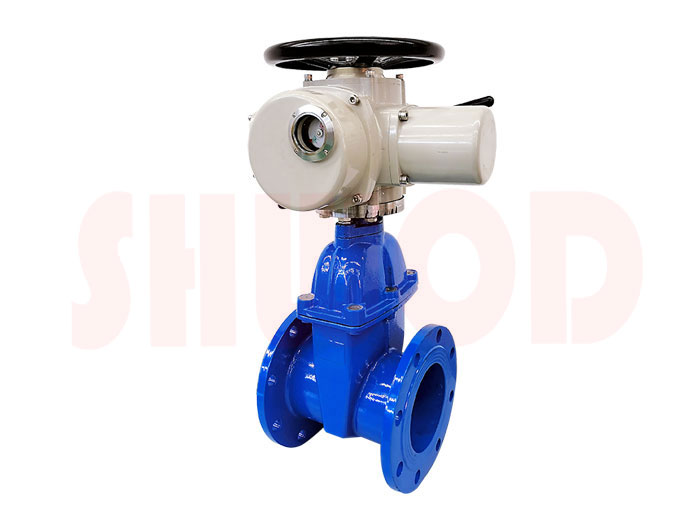

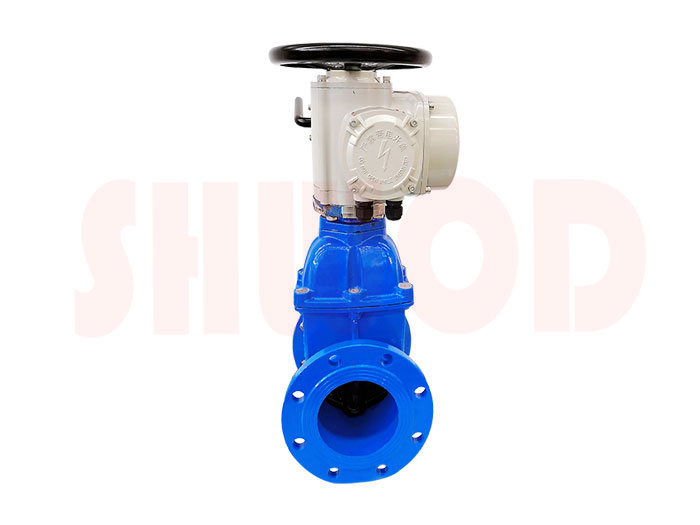

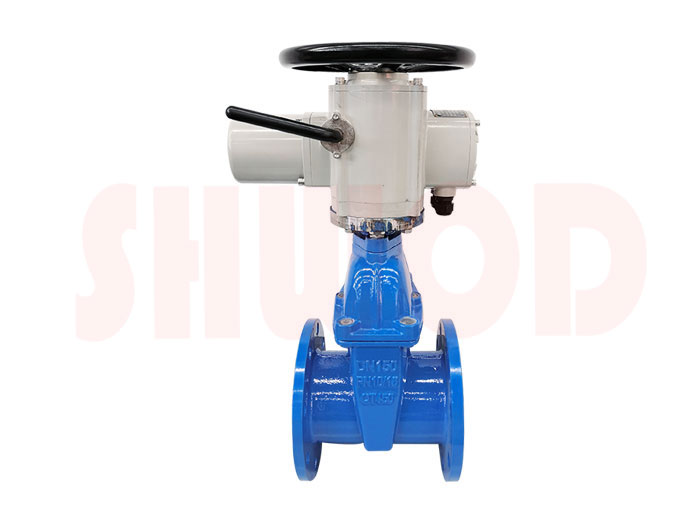

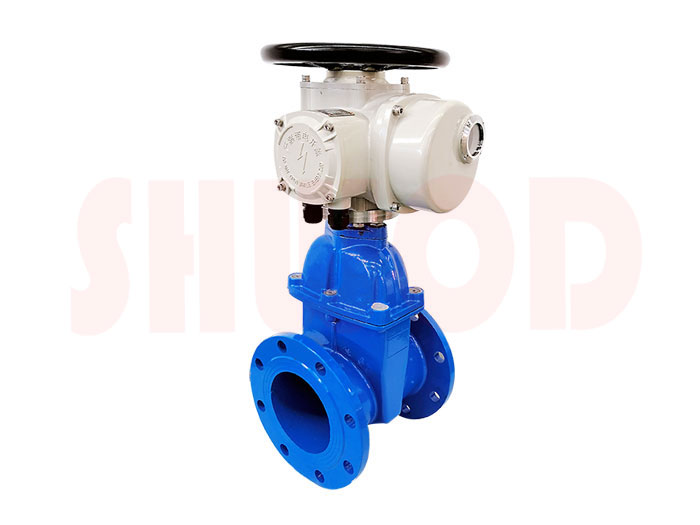

電動暗桿閘閥
來源：上海沃電閥門科技有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：1563
品牌：上海沃電
驅動能源: 電動執行器
型號: Z945T/W-10
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電動執行器
型號: Z945T/W-10
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
Z945T/W-10型電動暗桿閘閥采用Z型多回轉電動執行器與鑄鐵閘閥閥體組成，驅動部分采用Z型多回轉電動執行器，用以驅動和控制該電動閥門的開啟和關閉，操作人員可以在控制室內遠距離對進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動暗桿閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
【性能特點】
1、適用于液、氣介質管路和設備，作為接通和斷流之用。
2、具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點。
2、具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點。
3、在管路中主要作截流用，安裝不受流向限制。傳動方式采用電動，啟閉時可傳遞較大的力矩，大大減輕了啟閉強度。
|
型號 規格 |
輸出扭矩 N/m |
輸出轉速 r/min |
上限閥桿 直徑mm |
手動 速比 |
電機功率 kW |
額定電流 A |
參考重量 Kg |
| Z5 | 50 | 18 | 28 | 1:1 | 0.12 | 0.6 | 20 |
| Z10 | 100 | 18 | 28 | 1:1 | 0.18 | 1 | 20 |
| Z15 | 150 | 18 | 28 | 1:1 | 0.25 | 1.2 | 20 |
| Z20 | 200 | 18 | 40 | 1:1 | 0.37 | 1.38 | 26 |
| Z30 | 300 | 18 | 40 | 1:1 | 0.55 | 2.7 | 26 |
| Z45 | 450 | 24 | 48 | 1:1 | 1:1 | 4 | 110 |
| Z60 | 600 | 24 | 48 | 1:1 | 1.5 | 4.12 | 120 |
| Z90 | 900 | 24 | 60 | 1:1 | 2.2 | 5.25 | 139 |
| Z120 | 1200 | 24 | 60 | 1:1 | 3 | 7.9 | 142 |
| Z180 | 1800 | 18 | 70 | 22.5:1 | 4 | 8.87 | 250 |
| Z250 | 2500 | 18 | 70 | 22.5:1 | 5.5 | 12.05 | 255 |
| Z350 | 3500 | 18 | 80 | 20:1 | 7.5 | 15.6 | 330 |
| Z500 | 5000 | 18 | 80 | 20:1 | 10 | 20.5 | 350 |

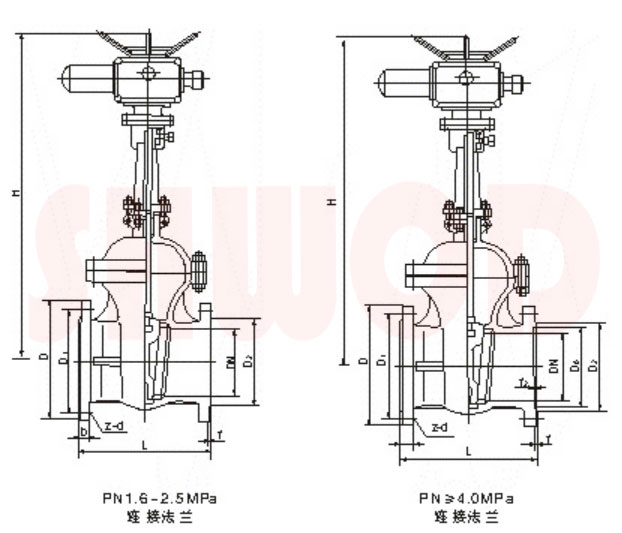

【外形尺寸】
| 公稱通徑DN(mm) | 尺寸 | 重量 | |||||||||
| L | D | D1 | D2 | b-f | z-d | H | H1 | L1 | L2 | ||
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 757 | 594 | 161 | 391 | 88 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-18 | 802 | 639 | 161 | 391 | 100 |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-23 | 843 | 680 | 161 | 391 | 122 |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | 993 | 830 | 161 | 391 | 178 |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-23 | 1097 | 934 | 161 | 391 | 239 |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 | 1194 | 1082 | 215 | 299 | 323 |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-23 | 1269 | 1157 | 215 | 299 | 431 |
| 400 | 480 | 565 | 515 | 484 | 32-4 | 16-25 | 1445 | 1333 | 215 | 299 | 555 |
| 500 | 540 | 670 | 610 | 585 | 34-4 | 20-25 | 1658 | 1546 | 215 | 299 | 908 |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-30 | 1758 | 1646 | 215 | 299 | 1148 |
| 700 | 660 | 895 | 840 | 800 | 40-5 | 24-30 | 1976 | 258 | 318 | 1800 | |
| 800 | 720 | 1010 | 950 | 905 | 44-5 | 24-34 | 2136 | 258 | 318 | 2340 | |
【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的電動暗桿閘閥產品，歡迎前來咨詢報價。
