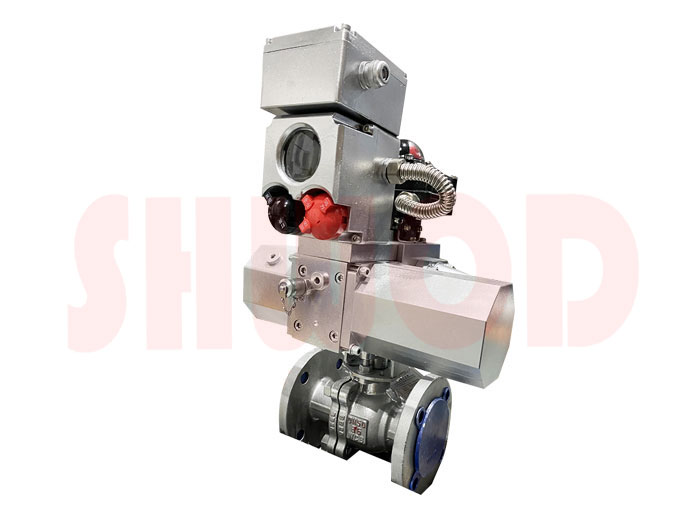

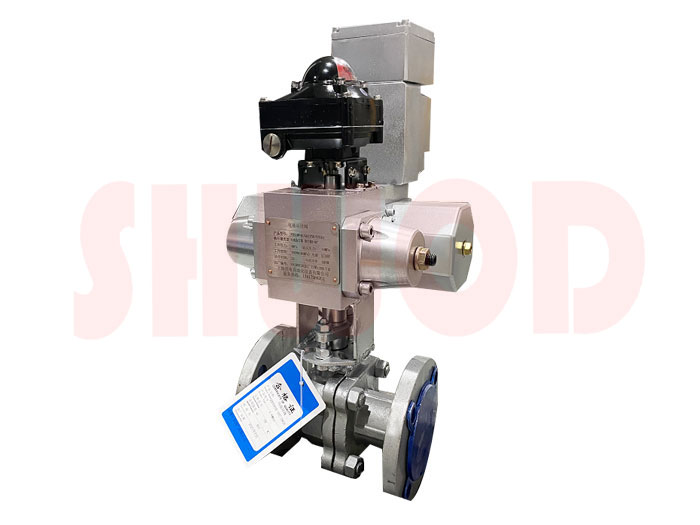

電液法蘭球閥
來源：上海沃電閥門科技有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：2380
品牌：上海沃電
驅動能源: 電液執行器
型號: FDQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電液執行器
型號: FDQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
電液法蘭球閥是一種作啟閉用的旋轉型閥門，它是由電液執行器與球閥組成的，廣泛應用于石油、化工、電力、冶金、煉油、建材、造紙、輕工等工業部門內（液體、氣體、蒸汽、污水以及高粘度帶有纖維性和細顆粒）的介質進行啟閉控制。
【執行器簡介】
FDS系列電液執行器包含動力單元，限位開關，液動執行器力單元。具有下列特點：
1、集成一體化設計，自帶電液動力源、執行器和電控箱，體積小，無需外接液壓管路，僅通過電纜即可控制閥門開度；
2、模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求；
3、靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況；
4、采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低；
5、單齒條執行器，體積小巧，運行平穩；
6、全行程力矩均衡定，和操作壓力呈線性關系；
7、缸筒兩側設置有行程調節螺釘，支持雙向行程調節，調節范圍±1.5°；
8、執行器底部連接符合ISO5211標準，具備通用性和互換性；
9、執行器頂部限位開關安裝位置支持閥位指示器，以及限位開關的安裝，符合30-80/130-H20/30行業標準；
10、就地控制和遠程控制,多種電制和電源可選，寬環境溫度適應范圍；
11、全開、全關和閥位狀態反饋功能；
12、停止運行時鎖定原位，失電時鎖定原位。
1、集成一體化設計，自帶電液動力源、執行器和電控箱，體積小，無需外接液壓管路，僅通過電纜即可控制閥門開度；
2、模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求；
3、靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況；
4、采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低；
5、單齒條執行器，體積小巧，運行平穩；
6、全行程力矩均衡定，和操作壓力呈線性關系；
7、缸筒兩側設置有行程調節螺釘，支持雙向行程調節，調節范圍±1.5°；
8、執行器底部連接符合ISO5211標準，具備通用性和互換性；
9、執行器頂部限位開關安裝位置支持閥位指示器，以及限位開關的安裝，符合30-80/130-H20/30行業標準；
10、就地控制和遠程控制,多種電制和電源可選，寬環境溫度適應范圍；
11、全開、全關和閥位狀態反饋功能；
12、停止運行時鎖定原位，失電時鎖定原位。

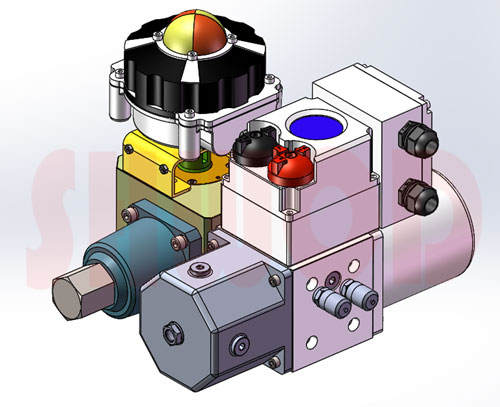

圖1 FDS系列智能型電液執行器
【技術參數】
| 型號 | FDS1MFH40/16Q007/90J100 | |
| 1 | 產品類型 | 智能型角行程電液執行器 |
| 2 | 工作扭矩 | 100 N.M（@4MPa） |
| 3 | 行程角度 | 0~90° |
| 4 | 啟閉時間 | 全行程約3S |
| 5 | 防護等級 | IP54 |
| 6 | 動作類型 | 開關型 |
| 7 | 電機功率 | 400W |
| 8 | 電機電制 | 220AC，50Hz |
| 9 | 電機轉速 | 2800 r/rev |
| 10 | 油泵排量 | 0.26cc/rev |
| 11 | 液壓油箱容積 | 0.5 L |
| 12 | 油泵額定壓力 | 9MPa |
| 13 | 油泵最高壓力 | 16MPa |
| 14 | 齒條活塞直徑 | 40 mm |
| 15 | 重量 | 23kg（執行器11kg，電液動力源12kg） |
| 16 | 控制信號 | 閥門打開和關閉信號，無源干接點 |
| 17 | 反饋信號 | 閥門開關到位，無源干接點 |
| 18 | 工作溫度 | -20°C~70°C（其它溫度定制） |
【性能特點】
●通過電機正反轉，帶動雙向齒輪泵旋轉，完成兩個油路吸油/排油過程；
●設置2個溢流閥（位于底部），進行最高壓力調定，防止系統扭矩過大；

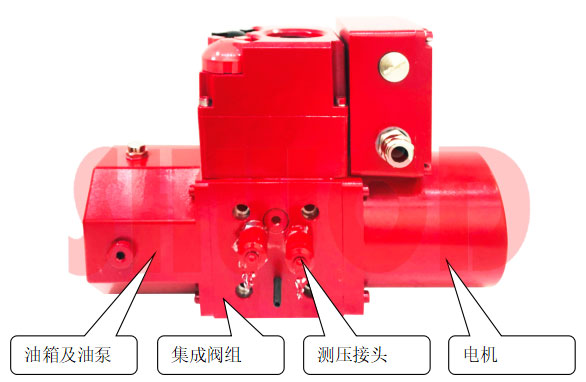

液壓動力單元結構圖
●設置2個測壓接頭，和執行器油路直接連通，可進行外接油路的壓力油和回油；
● 閥組設置有液壓鎖，可對執行器工作腔的壓力油進行保壓；
●免開蓋操作，非侵入式設計；
●死區自適應，避免振蕩；
●故障自診斷和保護；
●現場操作點動和保持自適應；
●遠控信號和閥位信號實時查詢。

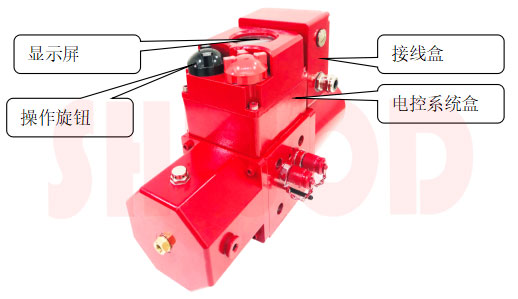

電液動力單元電控部分組件圖
【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的電液法蘭球閥產品，歡迎前來咨詢報價。
【企業資質】
深海電液三通球閥??|??沒有了
