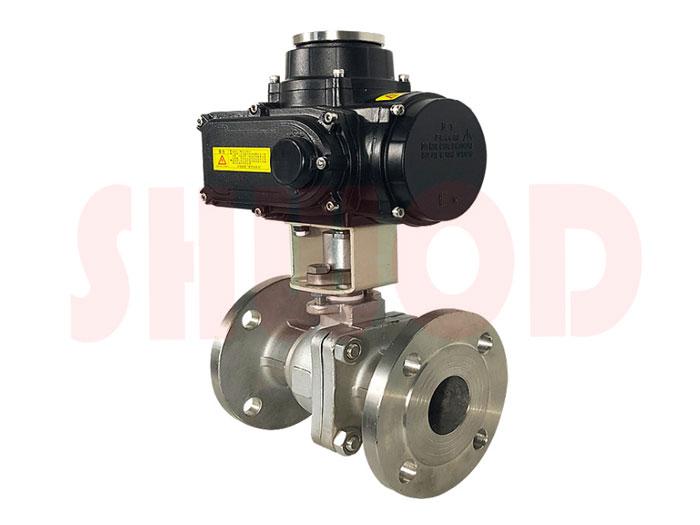

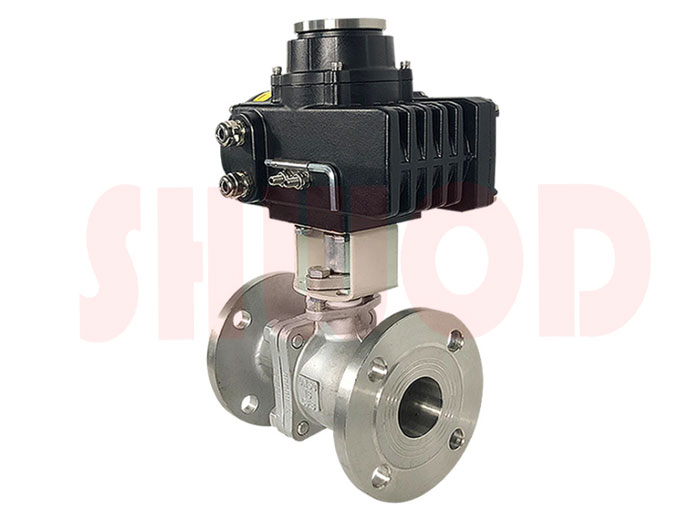

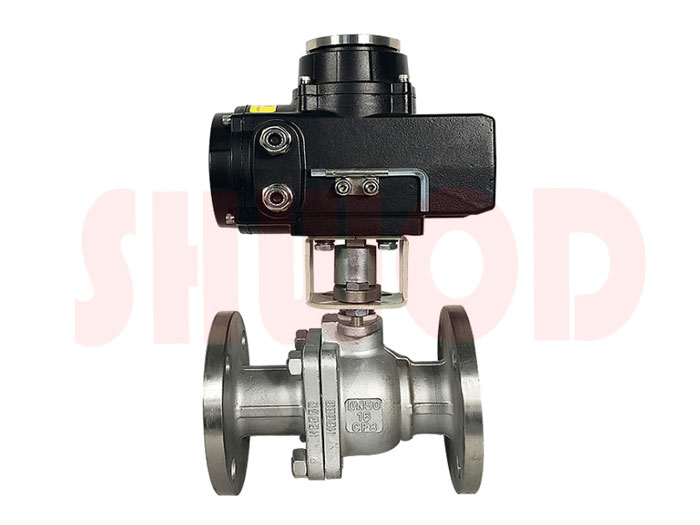

電動法蘭球閥
來源：上海沃電自動化儀表有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：2765
品牌：上海沃電
驅動能源: 電動執行器
型號: Q941F
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電動執行器
型號: Q941F
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
電動法蘭球閥是一種轉角90°旋轉類電動球閥，密封性能優良，流通能力大，流阻系數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配用SQ執行機構，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制水含有纖維雜質的介質，廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
【性能特點】
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸軸承減少閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命更長。
【產品參數】
| 公稱通徑DN(mm) | DN15~ DN250 |
| 公稱壓力 | PN1.0/1.6/2.5/4.0/6.4MPa |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性液體、漿料、強氧化性介質等 |
| 適用溫度 | -40C~+8℃(PTEE/PPL密封) -40℃~+350℃(金屬密封) |
| 泄漏量 | 符合ANSI B16 104標準 |
| 球體轉角 | 90° |
| 閥體材質 | WCB、304、316 |
| 閥座材料 | 聚四氟乙烯(常溫)，特制PPL(高溫)，金屬密封(高溫) |
【外形尺寸】
| 規格 | 配置 | ΦD1 | H2 | H1 | L | N-Φ | |
| mm | in | 1.0MPa | 1.0MPa | ||||
| DN15 | 1/2” | SQ-05 | 65 | 177 | 48 | 130 | 4-Φ14 |
| DN20 | 3/4” | 75 | 183 | 53 | 140 | ||
| DN25 | 1” | 85 | 211 | 57 | 150 | ||
| DN32 | 1 1/4” | 100 | 231 | 67 | 165 | 4-Φ18 | |
| DN40 | 1 1/2” | SQ-10 | 110 | 276 | 77 | 180 | |
| DN50 | 2” | 125 | 323 | 80 | 200 | ||
| DN65 | 2 1/2” | SQ-20 | 145 | 365 | 90 | 220 | |
| DN80 | 3” | 160 | 387 | 98 | 250 | 8-Φ18 | |
| DN100 | 4” | SQ-60 | 180 | 423 | 107 | 280 | |
| DN125 | 5” | SQ-100 | 210 | 448 | 122 | 320 | |
| DN150 | 6” | 240 | 204 | 140 | 360 | 8-Φ23 | |
| DN200 | 8” | SQ-200 | 295 | 553 | 177 | 400 | 12-Φ23 |
| DN250 | 10” | 355 | 569 | 212 | 450 | 12-Φ25 | |
【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的電動法蘭球閥產品，歡迎前來咨詢報價。

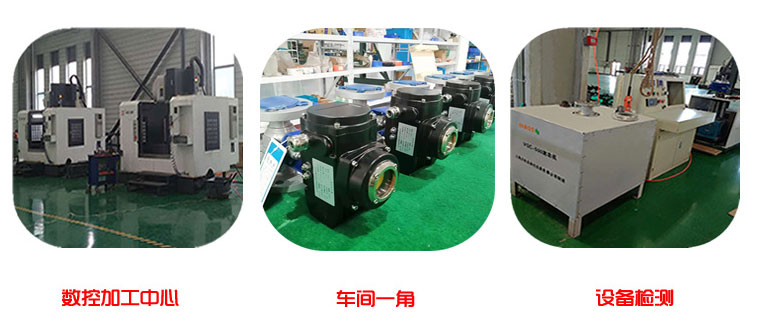

【生產環境】
