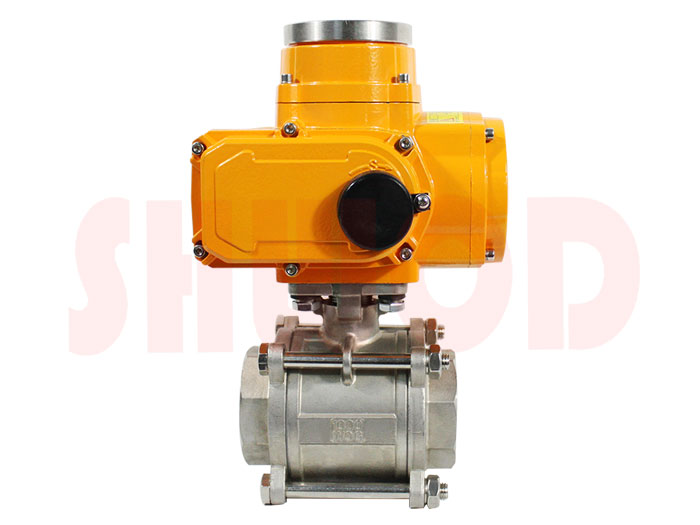

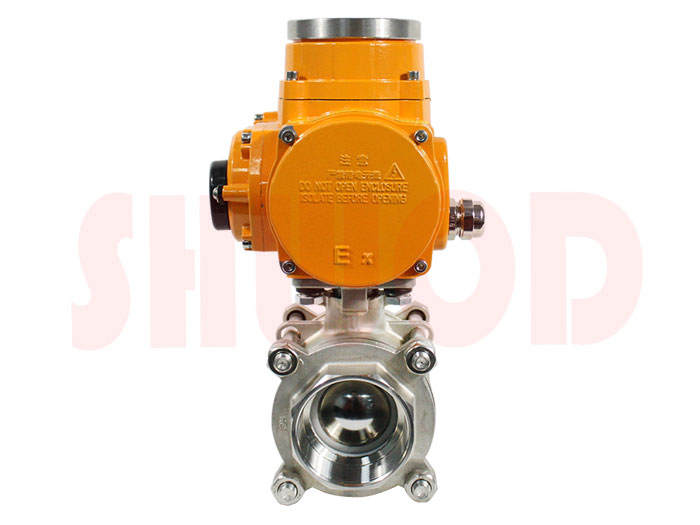

電動絲扣球閥
來源：上海沃電自動化儀表有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：2851
品牌：上海沃電
驅動能源: 電動執行器
型號: Q911F
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電動執行器
型號: Q911F
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
電動絲扣球閥采用一體化結構，與SQ電動執行機構相配，輸入(4-20mADC,0-10VDC或1 -5V)信號或單相電源即可運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。目前該電動球閥廣泛應用于食品、環保、輕工、石油、 造紙、化工、教學和科研設備，電力等行業的工業自動化控制系統中。
【性能特點】
電動絲扣球閥及對焊連接球閥分為整體式(一體式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀、閥座采用彈性密封結構、密封可靠、啟動輕松、閥桿采用有倒密封的下裝式結構，閥腔異常升溫時，閥桿才不會被沖擊。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。
【設計特點】
1、功能強，體積小，輕便宜人，結構緊湊，結構簡單。
2、性能可靠，強度高，應用廣泛，經濟適用。
3、流通性好，啟閉力矩小，運動穩定，安裝方便。
4、開啟靈活，工作穩定，操作方便，省力節能。
【產品參數】
| 公稱通徑DN(mm) | DN50~ DN500 | ||||||||
| 公稱壓力 | PN1.6/2.5/6.4MPa | ||||||||
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||||
| 零件名稱 | 閥體、閥蓋 | WCB | CF8(304) | CF8(316) | WCB | CF8(304) | CF8(316) | ||
| 球體、閥桿 | 2Cr13 | 304 | 316 | 2Cr13 | 304 | 316 | |||
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 硝酸等腐蝕性介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 硝酸等腐蝕性介質 | ||
| 適用溫度 | -29℃~18℃(增強聚四氟乙烯)、-29℃~300℃(對位聚苯) | ||||||||

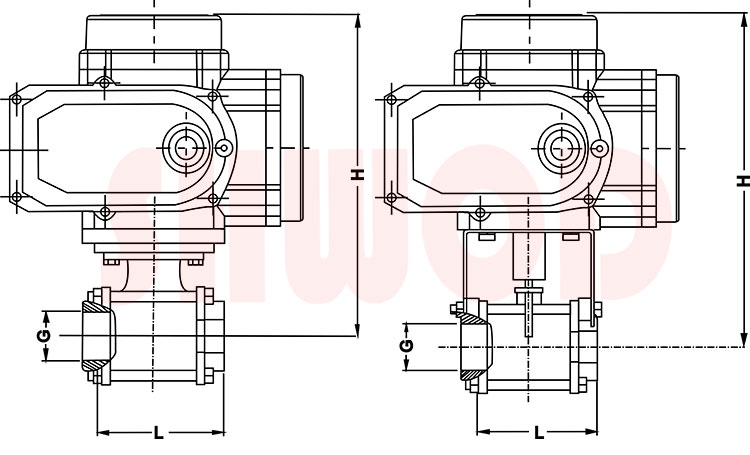

【外形尺寸】
| 規格 | 配置 | H | L | |
| mm | in | |||
| DN20 | 3/4” | SQ-05 | 196 | 85 |
| DN25 | 1” | 200 | 90 | |
| DN32 | 1 1/4” | 210 | 112 | |
| DN40 | 1 1/2” | SQ-10 | 231 | 120 |
| DN50 | 2” | 252 | 145 | |
| DN65 | 2 1/2” | SQ-20 | 261 | 170 |
| DN80 | 3” | 332 | 200 | |
| DN100 | 4” | SQ-60 | 387 | 263 |
【免支架型外形尺寸】
| 規格 | 配置 | H | L | |
| mm | in | |||
| DN20 | 3/4” | SQ-05 | 184 | 85 |
| DN25 | 1” | 193 | 90 | |
| DN32 | 1 1/4” | 198 | 112 | |
| DN40 | 1 1/2” | SQ-10 | 206 | 120 |
| DN50 | 2” | 234 | 145 | |
| DN65 | 2 1/2” | SQ-20 | 256 | 170 |
| DN80 | 3” | 304 | 200 | |
【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的電動絲扣球閥產品，歡迎前來咨詢報價。
