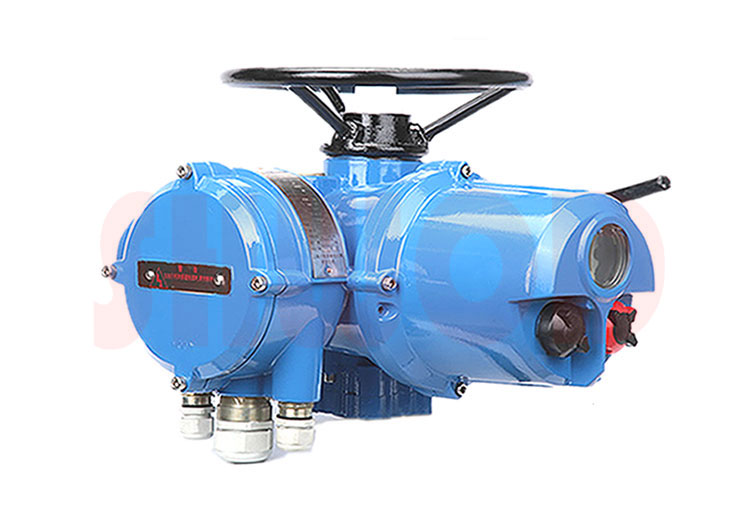

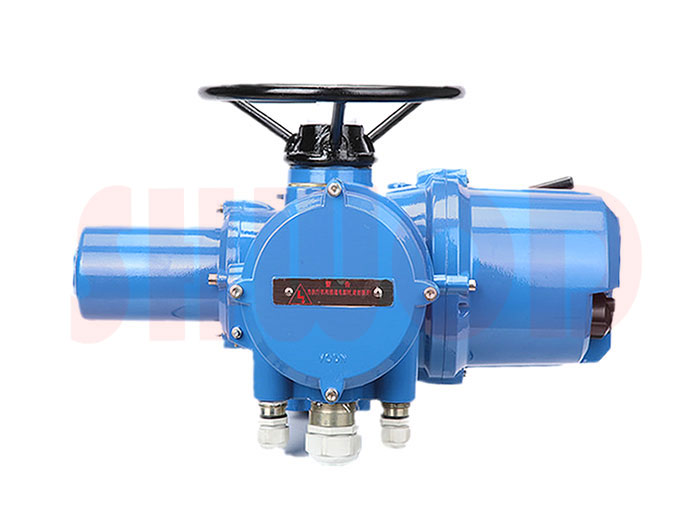

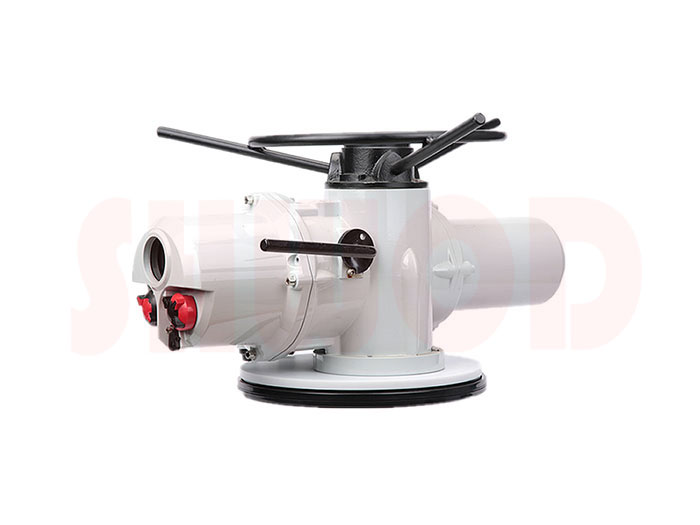

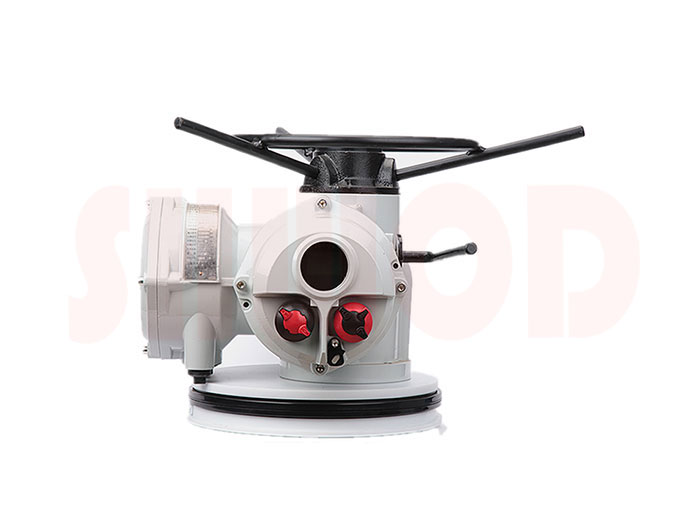

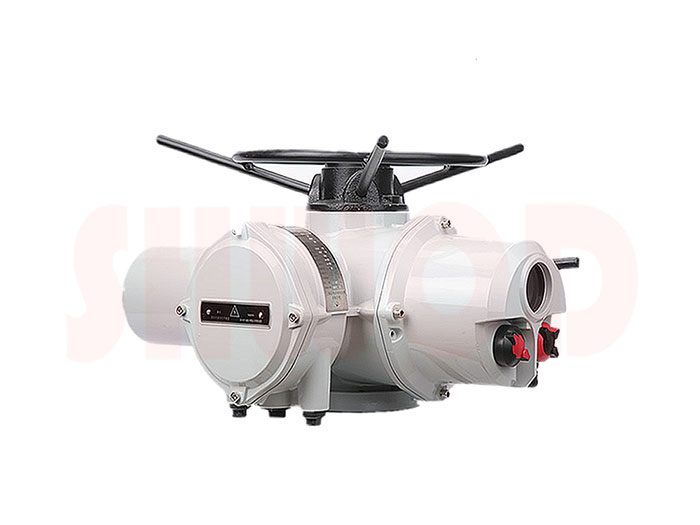

VQ型多回轉電動執行器
來源：上海沃電自動化儀表有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：3611
品牌：上海沃電
驅動能源: 電動執行器
型號: VQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電動執行器
型號: VQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
VQ系列智能電動執行器采用國外先進的超大規模集成電路，是我司在引進國外先進技術的基礎上，研發的新一代智能化、數字化、多功能的電動執行器。非侵入式設計，通過手持遙控器即可對執行器的參數、功能進行設定、修正或組態設置。專業的數字力矩傳感器和位移傳感器，機電一體化的結構設計。因此造就了其完美的功能、優異的性能、輕巧美觀、調試簡單、操作方便。更適合于和各種閥門、風門等配套，組成執行單元，廣泛應用于電站、石油、冶金、化工、輸油管道、污水處理等自動控制系統中，既能滿足頻繁調節控制（VQM系列）,又能滿足斷續控制的要求（VQ系列）。
產品執行標準：Q/WDBM465-2010《VQ/VQM系列智能型多回轉電動執行機構》
【應用現場】

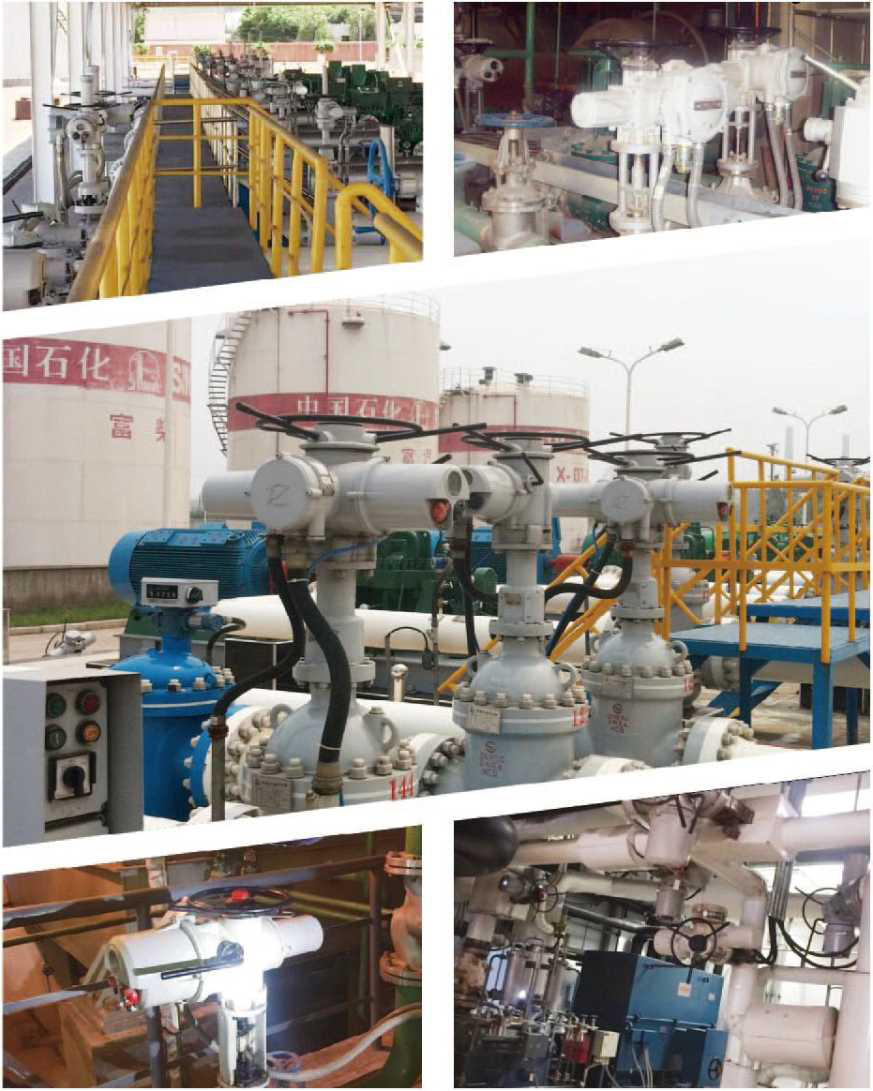

VQ系列電動執行器在石油、化工、電力、冶金、水處理等領域的現場應用。
【工作原理】
機械部分是由鼠籠式感應力矩電動機驅動，通過蝸輪蝸桿減速，帶動空心輸岀軸轉動。在該減速箱中，具有手動/自動切換機構。當切換手柄處于手動位置時，操作手輪，通過離合器帶動空心輸出軸轉動。當電動操作執行機構時，手動/自動切換機構自動回落，離合器和蝸輪相嚙合，由電動機驅動空心輸出軸。同時在電動機驅動蝸桿軸上裝有力矩傳感器（亦有電流磁通感應）,在空心輸出軸上通過傘齒輪嚙合將行程傳輸?shù)轿恢妹}沖傳感器上。
【主要技術參數】
【型號規格】
•按執行機構輸出軸位移的形式可分為：
輸岀轉速 18 24 36 48 72 96 114 192 VQ003/VQM03 調節轉矩N.m 17 17 15.6 13.6 額定轉矩N.m 34 34 34 34 電機功率KW 0.07 0.07 0.13 0.14 堵轉電流A 2.3 23 3.6 3.7 額定電流A 0.75 0.75 1 1.1 VQ008/VQM06 調節轉矩N.m 34 34 30 27 額定轉矩N.m 81 81 81 81 61 47 電機功率KW 0.12 0.14 0.19 0.23 0.24 0.24 堵轉電流A 2.7 3.7 4.7 6.4 6.4 6.4 額定電流A 0.85 1.1
電控部分主要由主控制器、電源和電機驅動控制器、以及一些輔助模塊構成。主控制器基于微控制器技術，實現執行器主體功能控制、顯示、紅外通信、比例控制、總線通信等功能。執行器的智能控制器，接收標準模擬電流控制信號、開關量控制言號、總線控制信號，同時與閥位傳感器的位置信號相比較，將執行器的輸出軸定位于和輸入信號相對應的位置上，完成定位控制，又可以根據聯鎖控制、兩線控制或事件信號定位于控制系統預先設置的位置，除非在運行過程中發生執行器的輸岀軸轉矩值大于額定轉矩值或設定轉矩值，否則執行器的智能控制器將滿足控制系統的要求，發岀正確的指令，觸發驅動模塊，使電動機接通電源，驅動執行器正常運行。
多轉式智能型電動執行器采用非侵入式設計，通過手持式基本型遙控器或多功能設定器即可對執行器的參數、功能進行修正或組態設置。
【主要特點】
•集成度高、功能強大、精度高、穩定性號、抗干擾性能好；
【主要特點】
•集成度高、功能強大、精度高、穩定性號、抗干擾性能好；
•機電一體化的結構設計：集減速器、電機、控制器和操作器于一體,便于用戶安裝、調試、操作和維修；
•通過遙控器可使系統復位；
•使用彩色LCD示屏，穩定清晰；
•系統參數在任何電源情況下不丟失；
•系統多個看門狗保護設計，確保系統程序正常運行；
•絕對編碼位置傳感器，采用非接觸式測量，具有極高的測量精度和超長的使用壽命，適應性強；
•全行程時間可調，滿足客戶不同使用時間要求；
•中英文顯示(可相巨切換)、菜單式操作，凸顯了調試簡單、操作方便的優點；
•采用雙密封結構設計，無貫通軸設計及毋需開蓋，通過遙控器進行設定、操作和復位，是防護等級IP67的絕對保證；
•先逬的力矩測量，性能穩定、工作可靠，對負載進行有效的保護。
【功能介紹】
•遙控器設定、操作、復位功能
【功能介紹】
•遙控器設定、操作、復位功能
•執行機構閥位顯示功能
•執行機構運行狀態顯示功能
•行程限位保護功能
•力矩限位保護功能
•觸點方式（常開/常閉）選擇功能
•瞬間反向保護功能
•就地控制點動/自保持選擇功能
•力矩旁路設置功能
•兩線控制設置功能
•條件控制設置功能
•外部聯鎖設置功能
•ESD超越保護設置功能
•中斷設置功能
•行程時間設置功能
•狀態指示觸點功能
•電源相序自動調整功能
【主要技術參數】
•工作制：
1）VQ（25%的接通持續率，接通次數≤630次/小時）
2）VQM（25%的接通持續率，630次/小時≤接通次數≤1200 次/小時）
•輸入信號：
1）模擬信號a、4-20mA.DC輸入阻抗250Ω
b、0-10mA.DC輸入阻抗500Ω
2）脈沖開關量信號≥150ms 開、關、停、ESD、聯鎖開、聯鎖關
3）紅外操控信號
4）總線（PROFIBUS、DeviceNet、MODBUS、HAR1等）
•輸岀信號：
1）4-20mA.DC 負載阻抗750Ω
2）開關量信號
3）總線（PROFIBUS、DeviceNet、MODBUS、HAR1等）
•供電電源：
1）三相三線制：380V、415V、440V、460V、660V..（±10%）
2）單相：220V、230V（±10%）
3）訂制
4）頻率：50/60Hz（±1%）
•基本誤差限：≤±1%
•死區：0%~25%可調（岀廠默認設置為≤5%）
•間隙：≤1°，直行程：≤1mm
•防護等級：IP67/IP68
•防爆等級：
1）遙控器本安型：ibIIBT4
2）執行機構防爆型：ExdIIBT4, ExdIICT4
•電纜進線口和接線端子
1）位于中間逬線口為Z11/2”或M40x1.5，位于兩邊的2個進線口為Z1”或 M25x1.5
2）電源端子共4個，規格為M5
3）控制信號端子規格為M4
•輸出觸點容量：
1）基本觸點：5A 30VDC 5A 250VAC
2）附加觸點：5A 30VDC 5A 250VAC
•環境條件：
1）環境溫度：-30°C~+70°C （防爆型：-20°C~ +60°C）
2）相對濕度：5%?95%
3）大氣壓力：86~106kPa
4）空氣介質：周圍空氣中無腐蝕性氣體
•抗干擾指示：
1）外磁場：≤400A/m , 50Hz
2）共模干擾：250V , 50Hz
3）串模干擾：有效值為1V的交流信號，頻率為50Hz，相位0-360°
4）靜電放電：6kV
5）電快速瞬間脈沖群：電源端1000V；信號輸入端：500V
6）射頻干擾：頻率80~1000MHz，試驗場強3V/m，距離1m
7）浪涌干擾：2kV
【型號規格】
•按執行機構輸出軸位移的形式可分為：
1）多轉式電動執行機構
2）直行程電動執行機構
3）角行程電動執行機構
•按執行機構的工作制-接通持續率-每小時接通次數可分為：
1）開關型電動執行機構（可逆，斷續運行，25%的持續接通率，每小時接通次數小于630次）
2）調節型電動執行機構（可逆，斷續運行，25%的持續接通率，每小時接通次數大于630次，小于1200次）
•智能型電動執行機構的型號分為：
1）VQ系列多轉式智能型電動執行機構
2）VQM系列多轉式智能調節型電動執行機構
3）VQML系列直行程智能調節型電動執行機構
4）VQ/VGW系列角行程智能型電動執行機構（多轉式輸岀加裝VGW系列齒輪箱可以變換成90°角行程輸岀）
5）VQM/VGW系列角行程智能調節型電動執行機構（多轉式調節型輸岀加裝VGW系列齒輪可以變渾成90°角行程輸岀）
6）VQ/VGB系列多轉式智能型電動執行機構（多轉式輸岀加裝VGB系列多轉式齒輪箱，操控較大的閘閥、截止閥，傳動比為 4:1、6:1、8:1、10:1、40:1或更大）
7）VQM/VGB系列角行程智能調節型電動執行機構（多轉式調節型輸岀加裝VGB系列多回轉齒輪箱）
多轉式智能型執行機構型號規格(380VAC/50HZ)
